閘門開度荷重儀是什么？

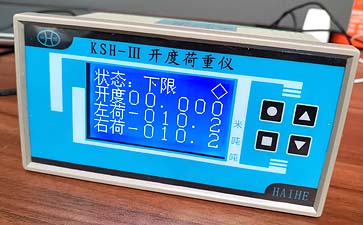

閘門開度荷重儀是一種集開度檢測與荷重檢測于一體的智能型測控裝置，在水利工程中發揮著至關重要的作用。以下是對閘門開度荷重儀的詳細介紹：

一、定義與功能

閘門開度荷重儀主要用于檢測閘門開起高度和啟閉機荷載，以數值的形式通過儀表顯示屏顯示。它自身還帶有上限位、下限位、超載、欠載等繼電器輸出功能，能夠保障閘門和啟閉機的安全運行。

二、工作原理

?開度測量?：閘門開度測控儀通過測量閘門的上下移動位置，將其轉化為與之對應的旋轉角度，進而通過光電編碼器轉換成數字編碼。這一過程中，關鍵在于將起動螺桿的上下移動距離轉換為旋轉角度。為了提高測量的精度，通常會在光電編碼器內加裝一次齒輪傳動裝置。

?荷重測量?：基于物理學中的浮力定理和壓力定理，通過測量閘門的面積，結合水壓力的數據，可以計算出閘門承受的荷重大小。同時，在閘門上設置荷重傳感器，用于監測閘門的荷載情況。荷重傳感器能夠?qū)⒑奢d轉化為電信號，并傳輸給控制系統進行處理。

三、類型與配置

閘門開度荷重儀根據配置不同，可以分為單開度單荷重儀和單開度雙荷重儀。

?單開度單荷重儀?：需要配一個開度傳感器和一個荷重傳感器來使用，即檢測一路開度和一路荷重。

?單開度雙荷重儀?：需要配一個開度傳感器和兩個荷重傳感器來使用，即檢測一路開度和兩路荷重。

四、應用與意義

閘門開度荷重儀廣泛應用于水利樞紐中的水工金屬結構設備中，對于保障水利工程的安全運行具有重要意義。

?實時監測?：能夠?qū)崟r(shí)監測閘門的開度和荷載變化情況，為工程管理者提供準確的數據支持。

?優化調度?：通過收集和分析閘門開度和荷載的數據，工程管理者可以更加精確地掌握閘門的運行狀態，進而制定更為合理的調度計劃。

?預防事故?：一旦發現荷載超過設定閾值，閘門開度荷重儀可以自動報警，提醒管理者及時采取措施，避免事故的發生。

?數據遠傳?：具有數據遠傳功能，可以將數據實時傳輸?shù)竭h(yuǎn)程監控中心，實現遠程監控和集中管理。

五、市場情況

目前，閘門開度荷重儀市場上存在多個品牌和型號，價格因品牌、配置、功能等因素而異。消費者在選擇時，應根據實際需求進行挑選，并注意選擇正規渠道購買，以確保產品質量和售后服務。

綜上所述，閘門開度荷重儀是水利工程中不可或缺的重要設備，其精確測量、實時監測和自動報警功能為水利工程的安全運行提供了有力保障。
